Электромагнитные помехи - это одна из главных проблем, с которыми сталкиваются сетевые инженеры. Все электрические и электронные устройства генерируют электромагнитные помехи, которые могут повлиять на работу других устройств. В таких случаях часто применяют экранированный кабель, чтобы уменьшить помехи.
Экранированные кабели защищают передаваемые сигналы от внешних помех, предоставляя электромагнитное поле, которое отвечает за подавление или блокирование шума. Они имеют две проводящие оболочки: одну вокруг отдельных пар проводников или кольца и другую вокруг всего кабеля. Благодаря этому они обеспечивают эффективную защиту от помех, достигая высокой степени сигнальной целостности.
Однако возникает вопрос: можно ли заменить экранированный кабель на бронированный? Ответ зависит от конкретных требований и особенностей системы. Оба типа кабелей предназначены для уменьшения электромагнитных помех, однако используют различные подходы для этой цели.
Различия между экранированным и бронированным кабелем
Экранированный и бронированный кабели оба предназначены для защиты передачи данных от внешних электромагнитных помех. Однако они различаются по способу, которым они достигают этой защиты.
Экранированный кабель имеет специальную оболочку, изготовленную из материалов с высокой электропроводностью, которая оберегает проводники от воздействия электромагнитных полей. Такая оболочка может быть выполнена из алюминиевой фольги или медных оплеток. Благодаря экранированию, этот тип кабеля обеспечивает надежную защиту от внешних помех и помогает предотвратить перекрестные наводки между проводниками.
В отличие от экранированного кабеля, бронированный кабель имеет металлический покров, называемый броней, который оберегает проводники от воздействия как электрических, так и механических воздействий. Бронь представляет собой очень прочный металлический лист или оплетку, придавая кабелю дополнительную прочность и защищая его от повреждений, которые могут быть вызваны физическим воздействием, например, при укладке кабеля в грунте или под землей.
Следует отметить, что выбор между экранированным и бронированным кабелем зависит от конкретных требований и условий эксплуатации. Если необходима только защита от электромагнитных помех, экранированный кабель может быть достаточным. Однако, если есть риск механических воздействий, бронированный кабель может быть более предпочтительным выбором.
В любом случае, как экранированный, так и бронированный кабель являются надежными вариантами для обеспечения качественной передачи данных и электропитания в условиях повышенных требований к защите от помех и повреждений.

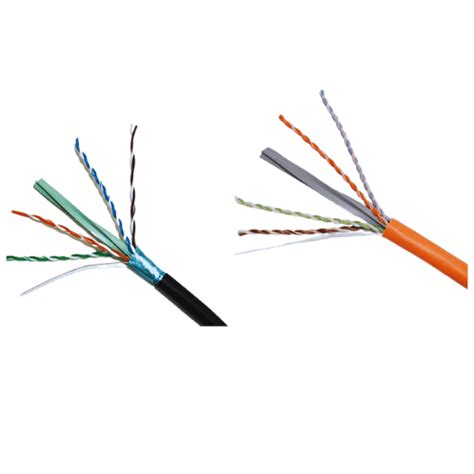

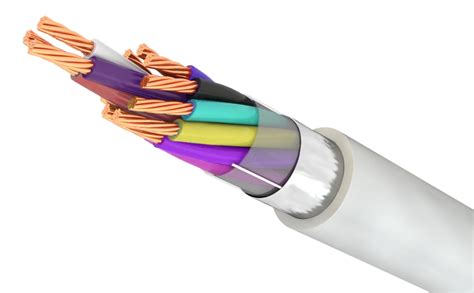

Что такое экранированный кабель?
Экранированный кабель необходим там, где естественной защиты от внешних влияний недостаточно. Он широко применяется в различных областях, включая телекоммуникации, компьютерные сети, аудио- и видеооборудование, медицинские устройства и многие другие. Также экранированный кабель часто применяется в условиях с высоким уровнем электрических помех, например, вблизи электростанций или радиолокационных установок.
Основная цель экранированного кабеля – минимизировать влияние электромагнитных помех на передачу сигнала. Экран кабеля работает как барьер, предотвращающий вмешательство внешних электрических полей и помех в проводники.

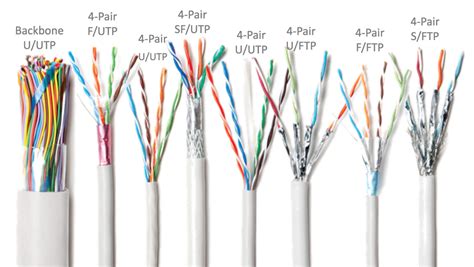

Экраны кабеля выполняются в различных вариантах: металлическая фольга, оплетка из металлической проволоки или их комбинация. Плотно прилегающий экран обеспечивает большую степень защиты кабеля от воздействия внешних электромагнитных полей.
Использование экранированного кабеля особенно актуально в условиях, когда рядом проходят другие кабели с высоким уровнем электромагнитных помех. Это позволяет избежать помех между сигналами различных кабелей, а также минимизировать потери и искажения сигнала.
Однако следует отметить, что некоторые устройства и системы не требуют использования экранированного кабеля и могут работать надежно без него. В каждом конкретном случае необходимо оценить степень воздействия внешних электромагнитных помех и принять соответствующие меры для обеспечения надежности передачи сигналов.

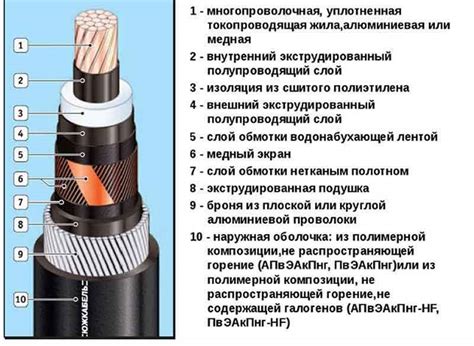

Что такое бронированный кабель?
Металлическая оплетка или фольга, нанесенная на кабель, служат для создания защитного экрана от электромагнитных полей, вызванных соседними проводами или внешними источниками. Они помогают предотвратить электромагнитные помехи и помогают сохранять электрический сигнал внутри кабеля.
Бронированный кабель также выполняет роль защиты от механических повреждений. Металлическая оплетка или фольга увеличивают прочность кабеля и предотвращают его поломку при изгибе, растяжении или других воздействиях.
Бронированные кабели широко используются в различных отраслях, включая телекоммуникации, энергетику, промышленность и строительство. Они часто применяются в условиях, где кабели подвергаются агрессивной среде или имеют высокую степень механической нагрузки.
Важно отметить, что бронированный кабель не является полной заменой экранированного кабеля. Экранированный кабель также имеет защитный экран, но он обычно выполнен из металлической фольги и имеет другую конструкцию. Выбор между бронированным и экранированным кабелем зависит от конкретных требований и условий применения.
Сравнение структуры кабелей
Экранированный кабель состоит из проводников, изолирующей оболочки и защитного экрана. Проводники служат для передачи сигнала, изоляционная оболочка предотвращает короткое замыкание, а защитный экран изготовлен из специального материала, способного поглощать электромагнитные помехи.
Бронированный кабель, в свою очередь, имеет дополнительный слой защиты - броню. Она изготавливается из металлического материала, обычно изгибается вокруг проводников и служит для защиты от механического воздействия и повреждений.
Таблица ниже показывает сравнение структуры экранированного и бронированного кабелей:
| Кабель | Структура |
|---|---|
| Экранированный кабель | Проводники, изоляционная оболочка, защитный экран |
| Бронированный кабель | Проводники, изоляционная оболочка, защитный экран, броня |
Оба типа кабелей обеспечивают надежную защиту от электромагнитных помех, однако выбор между ними зависит от требований конкретного применения и окружающих условий. Экранированный кабель обычно используется в системах связи, где важна минимизация электромагнитных помех. Бронированный кабель применяется в более экстремальных условиях, где необходима дополнительная защита от механических воздействий.
Экранированный кабель: преимущества и недостатки
Преимущества экранированного кабеля:
- Защита от электромагнитных помех. Экранированный кабель обладает способностью предотвращать попадание внешних электромагнитных полей внутрь кабеля, что позволяет обеспечить более надежную и стабильную передачу сигналов.
- Уменьшение перекрестных помех. Экранировка позволяет снизить влияние соседних кабелей и устройств на передачу сигналов, что особенно важно при использовании кабелей в непосредственной близости друг от друга.
- Более низкий уровень шума. Экранировка помогает уменьшить влияние шумов и помех на передаваемые сигналы, что в свою очередь способствует более точной и чистой передаче данных.
- Защита от искажений сигнала. Экранировка предотвращает возможные искажения сигнала, которые могут быть вызваны воздействием внешних условий или соседних кабелей.
Недостатки экранированного кабеля:
- Увеличенная стоимость. В сравнении с обычными некабелеми экранированный кабель может быть более дорогим, из-за использования дополнительных материалов и технологий при его производстве.
- Усложнение монтажа. Из-за наличия дополнительной экранирующей обмотки монтаж экранированного кабеля может быть более сложным и трудоемким, по сравнению с другими типами кабелей.
- Ограничения допустимой длины. В некоторых случаях экранированный кабель может иметь ограничения по длине, из-за которых его применение может быть нецелесообразным или нежелательным.
В целом, экранированный кабель является надежным и эффективным решением для передачи сигналов в условиях сильных внешних помех. Однако, при выборе кабеля необходимо учитывать не только его преимущества, но и его недостатки, а также требования специфической системы или приложения, в которых он будет использоваться.
Бронированный кабель: преимущества и недостатки
Одним из главных преимуществ бронированного кабеля является его дополнительная механическая защита. Металлическая оболочка позволяет уменьшить вероятность повреждений от внешних воздействий, таких как удары, перегибы или сжатие. Это особенно важно, если кабель прокладывается в экстремальных условиях или находится в зоне повышенного риска повреждений.
Еще одним преимуществом бронированного кабеля является его защита от электромагнитных помех. Металлическая оболочка служит экраном, который предотвращает воздействие внешних электромагнитных полей на внутренние проводники. Это особенно важно в случаях, когда рядом с кабелем находятся сильные источники помех, такие как электростанции или радиорелейные системы.
С другой стороны, бронированный кабель имеет и некоторые недостатки. Он обычно требует большего количества материалов и более сложного процесса производства, что влияет на его стоимость. Кроме того, из-за дополнительной оболочки он может быть немного тяжелее и объемнее, что может создавать проблемы при монтаже и прокладке.
Также следует учитывать, что бронированный кабель требует специализированного оборудования для установки и обслуживания. Это может повлечь дополнительные затраты на обучение персонала или привлечение сторонних специалистов.
В целом, выбор между экранированным и бронированным кабелем зависит от конкретной задачи и условий эксплуатации. Если требуется повышенная механическая или электромагнитная защита, бронированный кабель может быть более предпочтителен. Однако, если задача не требует дополнительной защиты, экранированный кабель может быть более экономичным и удобным в использовании.
Когда стоит использовать экранированный кабель?
Вот несколько ситуаций, когда стоит использовать экранированный кабель:
| 1. | В средах с высоким уровнем электромагнитных помех, таких как промышленные предприятия или больничные учреждения. Экранированный кабель поможет предотвратить искажение сигнала и снизить влияние электромагнитных полей. |
| 2. | В близости к сильным источникам радиочастотных сигналов, например, вблизи телевизионных или радиопередатчиков. Экранированный кабель способен снизить возможные помехи, вызываемые такими источниками радиочастотных сигналов. |
| 3. | При передаче сигнала на дальние расстояния, где сигнал может быть подвержен воздействию внешних электромагнитных полей. Экранированный кабель поможет уменьшить потери сигнала и обеспечит более стабильную передачу. |
| 4. | Для установки вблизи электронной или компьютерной аппаратуры, где сигнал может оказаться подвержен влиянию соседних устройств или кабелей. Экранированный кабель способен предотвратить искажение или перекрестные помехи, которые могут возникнуть в таких случаях. |
В целом, использование экранированного кабеля особенно рекомендуется в тех ситуациях, когда есть высокая вероятность возникновения помех или нестабильной передачи сигнала. Выбор между экранированным и бронированным кабелем зависит от конкретных требований и условий эксплуатации.
Когда стоит использовать бронированный кабель?
- В условиях высокого электромагнитного шума, который может вызвать помехи и искажения в сигнале. Бронированный кабель обеспечивает дополнительную защиту от внешних электромагнитных полей.
- При установке кабеля рядом с сильными источниками электромагнитных полей, такими как высоковольтные линии или промышленные оборудование. Бронированный кабель предотвращает возможные сбои и поломки, вызванные воздействием этих источников.
- В условиях высокой механической нагрузки, например, на строительных площадках или в промышленных предприятиях. Бронированный кабель обладает дополнительной прочностью и устойчив к воздействию механических сил.
- В местах, где возможно повреждение кабеля агрессивными веществами или жидкостями. Бронированный кабель защищает внутреннюю структуру от воздействия внешних факторов.
Использование бронированного кабеля рекомендуется, когда стабильность и надежность сигнала являются критическими факторами, и обычный экранированный кабель не может обеспечить необходимую защиту.
